LCR-Reader – Handliches LCR-/ESR-Messgerät mit OLED-Display

Der LCR-Reader ist das preisgünstige Modell der LCR-Reader-Reihe von tragbaren digitalen LCR-Messgeräten.

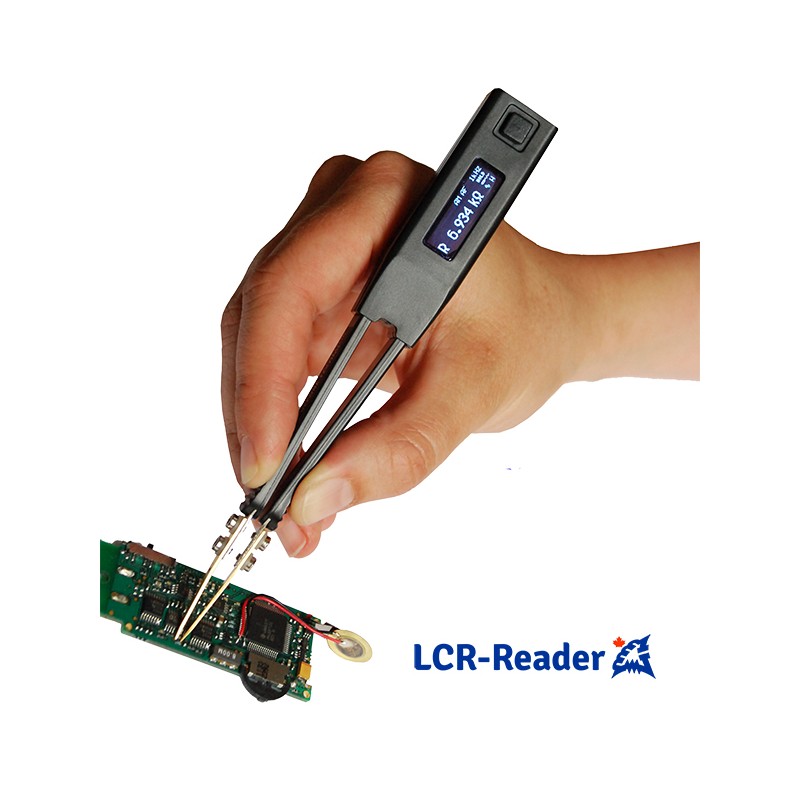

Dieses Modell bietet Anwendern die gleiche Benutzererfahrung wie Smart Tweezers, verfügt jedoch über eine etwas geringere Grundgenauigkeit und weniger Funktionen. Der LCR-Reader ist ein leichtes Gerät, das anstelle langer Drahtleitungen eine Reihe scharfer, vergoldeter Pinzetten zum Anschluss an das LCR-Messgerät kombiniert. Wenn ein oberflächenmontiertes Bauteil zwischen den Spitzen der Pinzette gehalten wird, ermittelt der LCR-Reader automatisch den Typ des Bauteils und misst entsprechend die Induktivität, den Widerstand oder die Kapazität, während gleichzeitig sekundäre Werte wie der ESR gemessen werden. Alle Messwerte, der Typ des Bauteils und die Messbereiche werden sofort auf dem integrierten OLED-Display angezeigt.

Eigenschaften & Vorteile:

• Automatische Erkennung des Bauteiltyps und Auswahl der optimalen Messparameter

• Misst Induktivität (L), Kapazität (C), Widerstand (R) und ESR vollautomatisch

• Li-Ion-Akku mit Micro-USB-Ladefunktion für flexiblen Betrieb unterwegs

• OLED-Display mit klarer, sofortiger Ergebnisanzeige

• Sehr leicht und handlich – ideal für Labor, Werkstatt, Service und Hobby-Elektronik

• Ein-Knopf-Navigation für einfache Bedienung ohne Menüs

Technische Daten:

• Grundgenauigkeit: ca. 0,5 %

• Messfrequenzen: 0,1 kHz, 1 kHz, 10 kHz

• Testsignal: ca. 0,45 Vrms

• Messbereich:

  • Widerstand: 0,1 Ω … 10 MΩ

  • Kapazität: 2 pF … 5 mF

  • Induktivität: 0,5 µH … 1 H

Einsatzgebiete:

Perfekt für die schnelle Bauteilprüfung, Fehlerdiagnosen und komponentenspezifische Messungen in Elektronik-Fertigung, Reparatur-Service, Forschung & Entwicklung oder Ausbildung.
